Строительный класс MHEC

Строительный класс MHEC

Метилгидроксиэтилцеллюлоза MHEC строительного качества представляет собой нетоксичный белый порошок без запаха и вкуса, который можно растворить в холодной воде с образованием прозрачного вязкого раствора. Он обладает характеристиками утолщения, связывания, дисперсии, эмульгирования, образования пленки, суспензии, адсорбции, гелеобразования, поверхностной активности, удержания влаги и защитного коллоида. Поскольку водный раствор обладает поверхностно-активной функцией, его можно использовать в качестве коллоидного защитного агента, эмульгатора и диспергатора. Водный раствор метилгидроксиэтилцеллюлозы MHEC строительного качества обладает хорошей гидрофильностью и является эффективным водоудерживающим агентом. Гидроксиэтилметилцеллюлоза содержит гидроксиэтильные группы, поэтому она обладает хорошей способностью противостоять плесени, хорошей стабильностью вязкости и защитой от плесени при длительном хранении.

Физические и химические свойства:

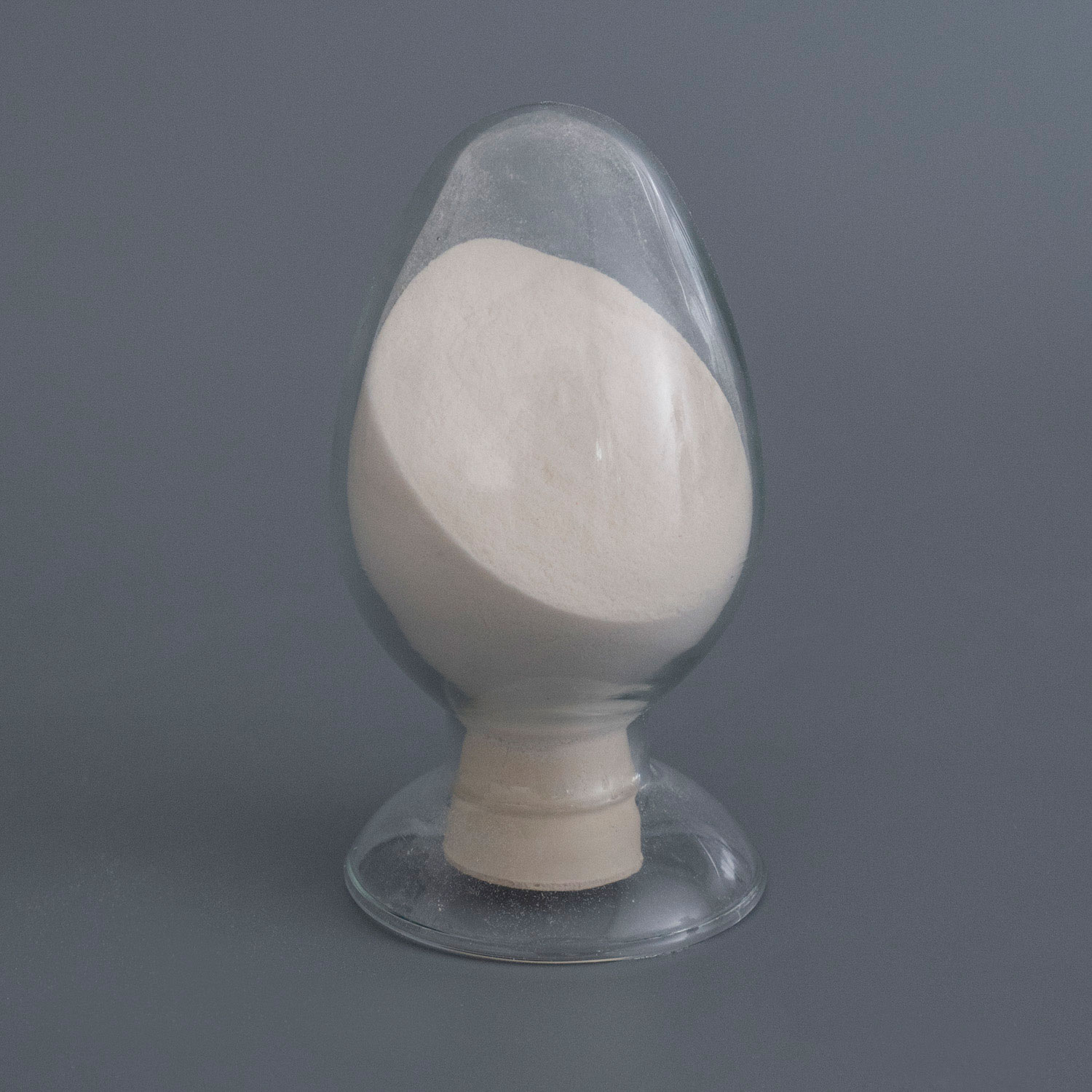

Внешний вид: МГЭЦ представляет собой белый или почти белый волокнистый или зернистый порошок; без запаха.

  Растворимость: MHEC может растворяться в холодной и горячей воде, модель L может растворяться только в холодной воде, MHEC не растворяется в большинстве органических растворителей. После обработки поверхности MHEC диспергируется в холодной воде без агломерации и растворяется медленно, но его можно быстро растворить, отрегулировав значение pH 8 ~ 10.

Стабильность PH: вязкость мало меняется в диапазоне 2–12, а за пределами этого диапазона вязкость снижается.

Зернистость: процент прохождения 40 меш ≥99%, процент прохождения 80 меш 100%.

Кажущаяся плотность: 0,30-0,60 г/см3.

Продукты

Приложение

Метилгидроксиэтилцеллюлоза MHEC строительного качества может использоваться в качестве защитного коллоида, эмульгатора и диспергатора благодаря ее поверхностно-активной функции в водном растворе. Примеры его применения следующие:

1. Влияние метилгидроксиэтилцеллюлозы на характеристики цемента. Метилгидроксиэтилцеллюлоза MHEC строительного класса представляет собой нетоксичный белый порошок без запаха, вкуса, который можно растворить в холодной воде с образованием прозрачного вязкого раствора. Он обладает характеристиками утолщения, связывания, дисперсии, эмульгирования, образования пленки, суспензии, адсорбции, гелеобразования, поверхностной активности, удержания влаги и защитного коллоида. Поскольку водный раствор обладает поверхностно-активной функцией, его можно использовать в качестве защитного коллоида, эмульгатора и диспергатора. Водный раствор метилгидроксиэтилцеллюлозы MHEC строительного качества обладает хорошей гидрофильностью и является эффективным водоудерживающим агентом.

2. Приготовьте рельефную краску высокой гибкости, которую изготавливают из следующих весовых частей сырья: 150-200 г деионизированной воды; 60-70 г чистой акриловой эмульсии; 550-650 г тяжелого кальция; 70-90 г талька; 30-40 г водного раствора метилцеллюлозы; 10-20 г водного раствора лигноцеллюлозы; 4-6 г пленкообразующих средств; 1,5-2,5 г антисептического фунгицида; 1,8-2,2 г диспергатора; 1,8-2,2 г смачивателя; Загуститель 3,5-4,5г; этиленгликоль 9-11г; водный раствор MHEC строительного качества состоит из 2-4% MHEC строительного качества, растворенных в воде; водный раствор целлюлозного волокна состоит из 1-3% целлюлозного волокна, полученного растворением в воде.

Как производить MHEC строительного класса?

Метод производства метилгидроксиэтилцеллюлозы MHEC строительного качества заключается в том, что в качестве сырья используется рафинированный хлопок, а в качестве этерифицирующего агента используется оксид этилена для получения MHEC строительного качества. Сырье для приготовления МГЭЦ строительного качества готовят в весовых частях: 700-800 частей смеси толуола и изопропанола в качестве растворителя, 30-40 частей воды, 70-80 частей гидроксида натрия, 80-85 частей рафинированного хлопка, кольцо 20-28 частей оксиэтана, 80-90 частей метилхлорида, 16-19 частей ледяной уксусной кислоты; конкретные шаги заключаются в следующем:

На первом этапе в реакционный котел добавляют смесь толуола и изопропанола, воды и гидроксида натрия, повышают температуру до 60—80°С и выдерживают 20—40 мин;

Второй этап, подщелачивание: охладить вышеуказанные материалы до 30-50°С, добавить рафинированную вату, опрыскать смесью толуола и изопропанола, откачать до 0,006 МПа, заполнить азотом на 3 замены, после замены провести щелочи. Условия подщелачивания. являются следующими: время подщелачивания составляет 2 часа, температура подщелачивания составляет 30 ℃-50 ℃;

Третий этап – этерификация: после подщелачивания реактор вакуумируют до давления 0,05～0,07МПа, добавляют оксид этилена и хлористый метил и выдерживают 30～50 минут; первая стадия этерификации: 40～60℃, 1,0～2,0 часа, давление контролируется в пределах 0,15-0,3 МПа; второй этап этерификации: 60～90℃, 2,0～2,5 часа, давление контролируют в пределах 0,4-0,8 МПа;

Четвертый этап, нейтрализация: заранее добавьте отмеренную ледяную уксусную кислоту в растворитель, вдавите в этерифицированный материал для нейтрализации, увеличьте температуру до 75～80℃ для удаления растворителя, температура повысится до 102℃, и значение pH увеличится. быть 68. Когда десольватация завершится; наполните котел для десольватации водопроводной водой, обработанной устройством обратного осмоса при температуре 90℃～100℃;

Пятый этап, центробежная промывка: материалы на четвертом этапе центрифугируются с помощью горизонтальной винтовой центрифуги, а отделенные материалы переносятся в промывочный котел, заранее наполненный горячей водой, для промывки материалов;

Шестой этап – центробежная сушка: промытые материалы транспортируются в сушилку через горизонтальную шнековую центрифугу, материалы сушат при температуре 150-170°С, высушенные материалы измельчаются и фасуются.

По сравнению с существующей технологией производства эфира целлюлозы, настоящий способ производства использует оксид этилена в качестве этерифицирующего агента для получения метилгидроксиэтилцеллюлозы MHEC строительного качества, и, поскольку он содержит гидроксиэтильные группы, он обладает хорошей противогрибковой способностью. Хорошая стабильность вязкости и устойчивость к плесени при длительном хранении. Он может заменить другие эфиры целлюлозы.

MHEC строительного класса представляет собой производные эфира целлюлозы. Эфир целлюлозы представляет собой полимерный тонкий химический материал широкого спектра применения, изготовленный из натуральной полимерной целлюлозы путем химической обработки. С тех пор как в XIX веке были созданы нитрат целлюлозы и ацетат целлюлозы, химики разработали множество серий производных эфиров целлюлозы. Постоянно открываются новые области применения, и в них задействованы многие отрасли промышленности. Продукты на основе эфиров целлюлозы, такие как натрийкарбоксиметилцеллюлоза (КМЦ), этилцеллюлоза (ЭК), гидроксиэтилцеллюлоза (ГЭЦ), гидроксипропилцеллюлоза (ГПЦ), метилгидроксиэтилцеллюлоза (МГЭЦ), метилгидроксипропилцеллюлоза (МГПЦ) и другие эфиры целлюлозы, известны как «Промышленный глутамат натрия» и строительный MHEC широко используются в клеях для плитки, сухих растворах, цементных и гипсовых штукатурках и т. д.

Упаковка:

Внутри бумажные мешки по 25 кг, полиэтиленовые пакеты.

20’FCL: 12 тонн с поддонами, 13,5 тонн без поддонов.

40’FCL: 24 тонны с паллетами, 28 тонн без паллетирования.
